福岡大学

2万人が利用する教育研究ネットワークの基盤として採用
A10 Thunder ADCが30台を超えるサーバー群の可用性を向上

2万人を超える学生が1つのキャンパスに集い、総合大学として西日本最大級の規模を誇る福岡大学では、時代の変化に対応できる人材育成のための教育研究システム「FUTURE*」を運用しています。最新システムである第5 世代「FUTURE5」では、無線LAN 環境における認証基盤やeラーニングコンテンツをはじめとする複数のサーバが稼働していますが、これらの教育環境に欠かせない各サーバー群の負荷分散装置として、A10 ネットワークスが提供する次世代アプリケーションデリバリーコントローラー「A10 Thunder® ADC」が採用されています。* Fukuoka University Telecommunication Utilities for Research and Education

福岡大学


負荷の高いサーバーでも障害発生もなく安定稼働を
実現する、A10 の高度な技術力には驚きを隠せません

学校法人 福岡大学
総合情報処理センター研究開発室
准教授
藤村 丞氏

課題:進化し続ける教育研究システム「FUTURE」を支える負荷分散装置を模索

9 学部31 学科、大学院10 研究科34 専攻を擁する西日本屈指の私立総合大学として、80 年を超える歴史と伝統を誇る福岡大学。「思想堅実」「穏健中正」「質実剛健」「積極進取」を建学の精神に、多様な環境との共存をはかる教育研究の理念のもと、総合教育研究拠点として多くの人材を輩出しています。

福岡大学は、総合教育研究拠点としての数々の活動を支える教育研究システム「FUTURE」を運用しています。同システムは時代の変化にあわせて定期的なバージョンアップが行われていますが、安定運用のために負荷分散装置が導入されたのは、第3 世代の「FUTURE 3」にさかのぼります。「5 年ごとに世代交代をしている教育研究システムですが、10 年ほど前から利用者が急増しました。そこでWebメールやプロキシサーバーのための負荷分散を導入しました」と総合情報処理センター研究開発室 准教授 藤村 丞氏は当時を振り返ります。その後、第4 世代の「FUTURE 4」への移行時には、A10 ネットワークスのADC が初めて採用されています。

福岡大学はそのような経緯を経て、無線LAN における認証やeラーニングなど役割が増え、利用者も増加した最新の「FUTURE 5」を支えるための、新たな負荷分散装置を模索していました。

検証:過去の導入時のコストパフォーマンスと豊富な機能による実績が決め手に

FUTURE4 当時、A10 ネットワークスのADC が高く評価されたのは、信頼性が高く、プライスパフォーマンスに優れている点です。「複数の負荷分散装置を検討しましたが、性能と価格を他社と見比べて、レベルの違いを感じました」と藤村氏は語ります。また、機能面では、リダイレクト機能を利用したプロキシへの橋渡しが評価されました。「もともとクライアントが持っているグローバルIPで外部との通信を行うというポリシーを採用していますが、Webキャッシュやアクセスログ取得などのためにプロキシサーバーを経由させる必要がありました。リダイレクト機能により、従来のIP を維持したままプロキシを経由させることが可能になりました」と藤村氏。当時市場で提供されていた負荷分散装置としては先進的な機能として、IPv6 に標準対応しているのも選択のポイントだったといいます。

当時導入したA10ネットワークスのADCはその後も安定稼動しています。2015 年に行われた第5世代の「FUTURE 5」への更新においては、新たに30 台に上るサーバー群に対する負荷分散機能が必要とされましたが、「FUTURE 4」での実績や、SSL 高速化やDDoS 防御をはじめとした豊富な機能が追加ライセンスなしで利用可能な点が高く評価された結果、同社の最新のADCアプライアンスが採用されました。

ソリューション:高いパフォーマンスにより、30 台を超えるサーバー群の負荷を分散

A10 ネットワークスの「A10 Thunder ADC」は、高度な負荷分散機能によりサーバーへのアクセス集中を防ぎながら、アプリケーションの高速化や可用性の向上、さらにはWAF(Webアプリケーションファイアウォール)や、DDoS 防御など高度なセキュリティ機能まで実現する次世代ADCです。その多様な機能は、独自OS「ACOS* Harmonyプラットフォーム」の共有メモリーアーキテクチャーによる高いパフォーマンスが支えています。*Advanced Core Operating System

最新の教育研究システム「FUTURE 5」では、A10 Thunder ADC が6 台導入され、アクティブ・スタンバイによるHA 構成によって冗長化を実現しています。実際の用途としては、プロキシサーバーやURLフィルタリング用のアプライアンスに向けてリダイレクトさせるだけでなく、DNSをはじめ、無線LAN 環境における認証系のLDAP やRADIUS、検疫システムに必要な検疫やWindowsアップデート用のWSUS(Windows Server Update Services)、そして授業で使うeラーニングや演習で使うLinuxまで30 台あまりのサーバー群に対する負荷分散を行っています。(図1)

現在は負荷分散を中心に活用していますが、SSL 高速化やDDoS 防御など様々な機能がOS に包含されているため、必要な時に追加費用なく機能拡張できる点も藤村氏は評価しています。

導入効果:2 万人を超える学生や教職員の利用する教育研究ネットワークを安定化

「FUTURE 5」への移行が完了した現在、2 万人を超える学生や教職員が日々サーバーにアクセスし、学生が持ち込むBYOD 端末を含めると1 万台を超えるデバイスがネットワークに接続していますが、パフォーマンス的には余力があると藤村氏は語ります。また同大学はNTP サーバーを1993 年より公開していることでも世界的に著名です。現在多くの機器やソフトウェアが同大学に設置されたNTPサーバーを参照するよう設定されていますが、世界中からアクセスの集中するこのNTPサーバーに対する負荷分散もA10 ネットワークスのADC によって行われています。「NTPサーバーには時刻合わせなどでアクセスが殺到します。実は秒間で14 万パケット、帯域にして100Mbpsという、ある意味DOS 攻撃のようなアクセスが常に発生していますが、問題なく処理できています。これだけの負荷の中、障害発生もなく安定稼働を実現する、A10 の高度な技術力には驚きを隠せません」。

実際の運用面でも「Virtual IP を使ってメールサーバーが設置されていますが、以前はサーバーメンテナンス時にメール自体を止める必要がありました。今ではA10 Thunder ADC 側にVirtual IP を切り替えることができるためサービスを止める必要がありません。メンテナンスのしやすさはとてもありがたい」と藤村氏は評価します。ネットワーク機器から派生した負荷分散装置だけに、ネットワークに組み込みやすいという点は重要だと藤村氏。GUI についても、日本語にローカライズされ、直感的なグラフでネットワークの状況を可視化できる点を評価しています。

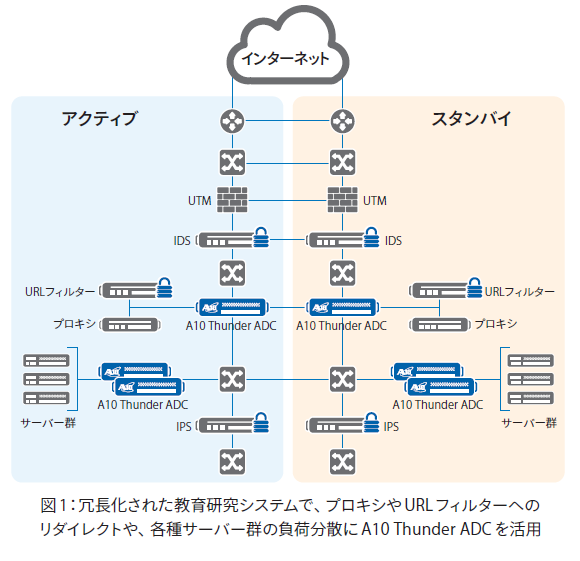

図1:冗長化された教育研究システムで、プロキシやURLフィルターへのリダイレクトや、各種サーバー群の負荷分散にA10 Thunder ADC を活用

今後の展開:A10 Thunder ADC が次世代の仕組みづくりの礎になることを期待

今後について藤村氏は、数年後に更新が予定されている第6 世代の「FUTURE 6」のシステム構築について、これから検討に入っていくと語ります。また、クラウドサービスの活用や、事務や図書システム等のシステム更新にあわせて、管理の効率化やガバナンスの強化も実現するなど、第二次情報化に向けてのシステム最適化を計画しています。また、IPv6 への移行も進行中です。これら次世代のシステムにおいても、今回導入したA10 Thunder ADC は欠かせないものになるはずです。「すでに多くの実績を持っているA10 Thunder ADC には、次世代の仕組みづくりの礎になることを期待しています。
